Ф3-2
Фундаменты ВЛ марки Ф3-2 — это монолитные железобетонные изделия грибовидной формы, предназначенные для установки под воздушные опоры высоковольтных линий электропередач. Их основная задача заключается в образовании надёжного крепления опор в грунте, а также в повышении устойчивости последних к воздействиям ветровых нагрузок.
-

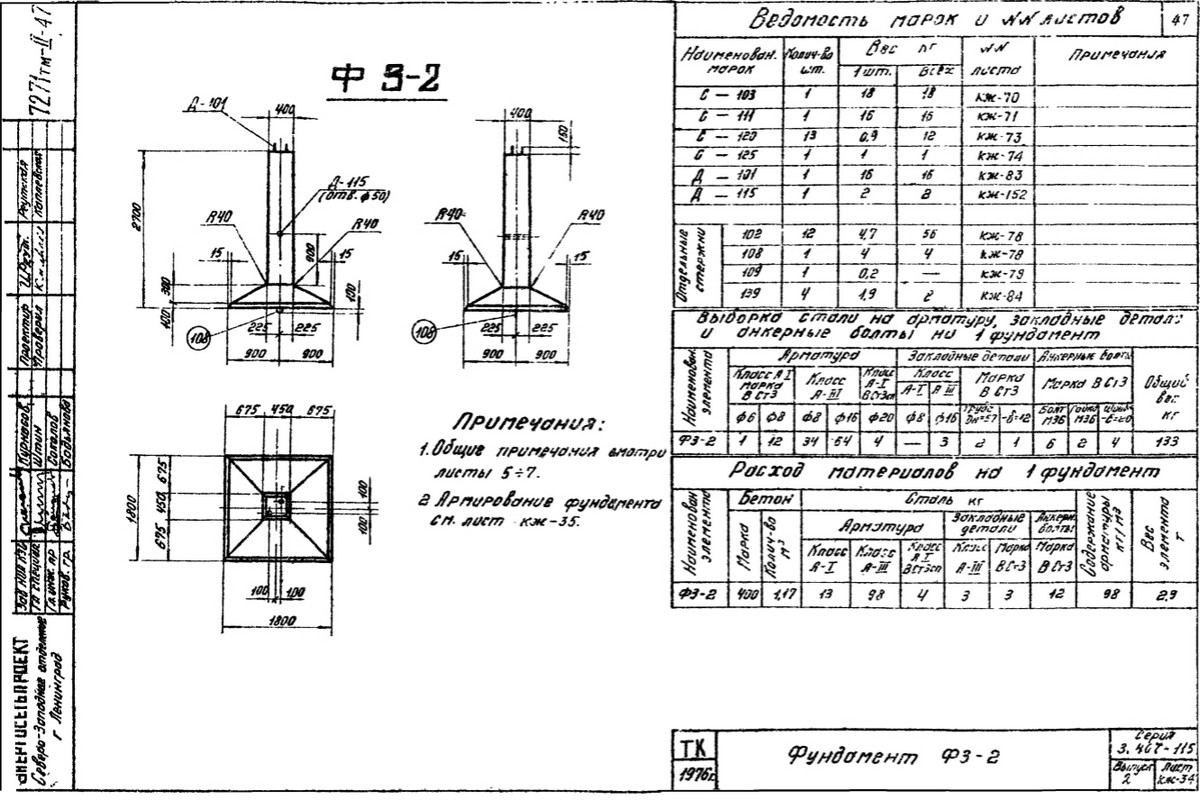

Фундамент Ф3-2, КЖ-34, страница 47 - ведомость марок, расход арматуры и бетона, выборка стали на каркасы, сетки, закладные детали, отдельные стержни и анкерные болты
-

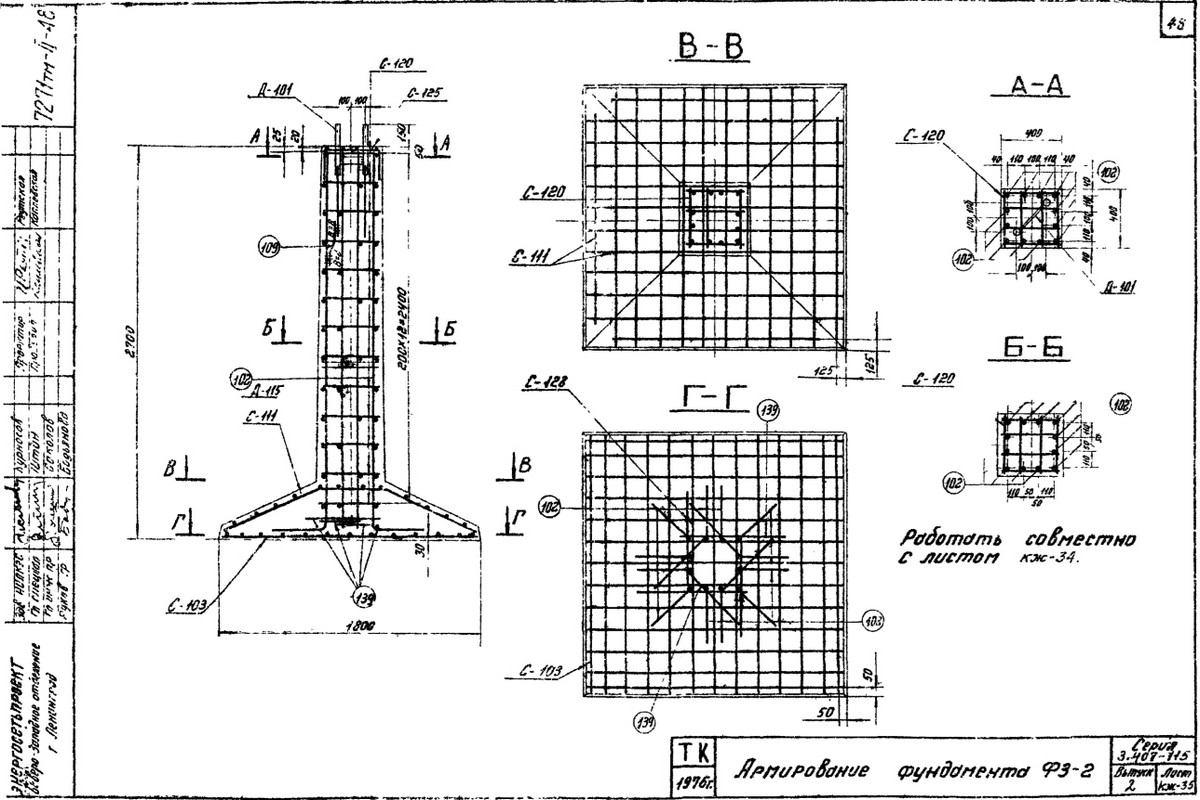

Фундамент Ф3-2, КЖ-35, страница 48 - армирование
-

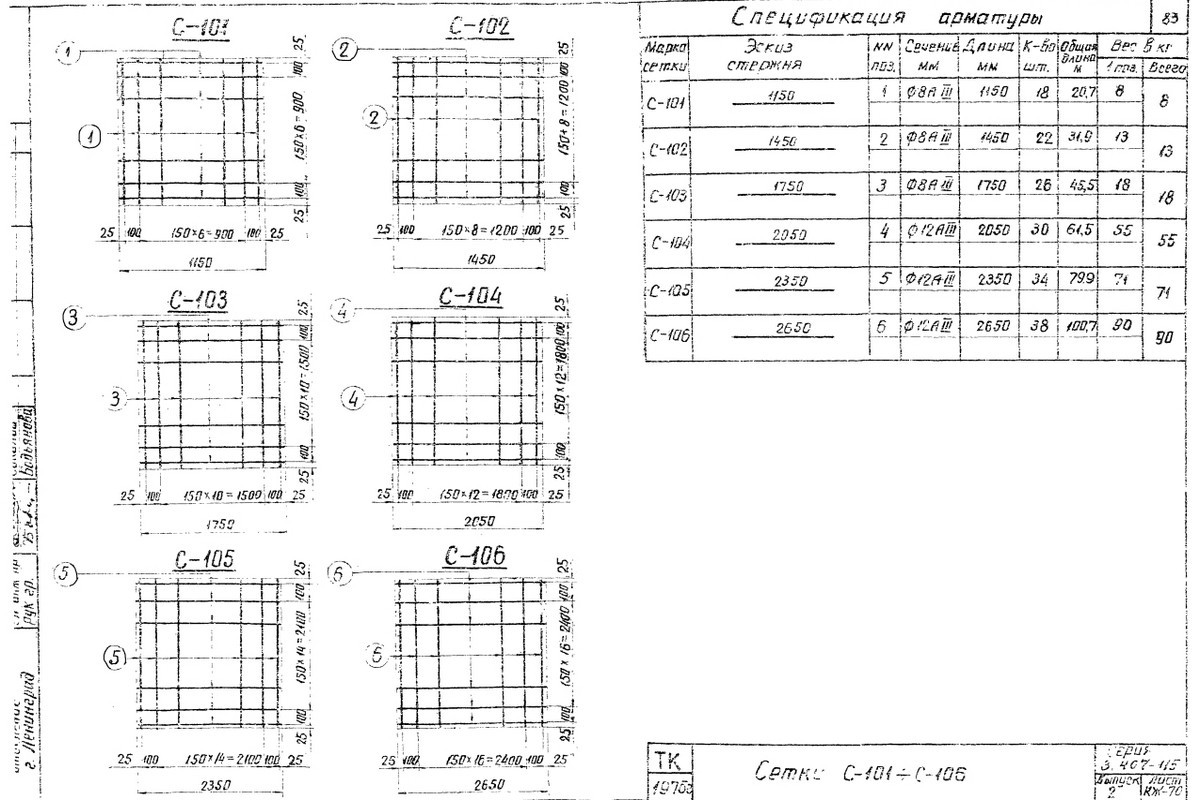

Фундамент Ф3-2, КЖ-70, страница 83 - спецификация арматуры на сетки С-101, С-102, С-103, С-104, С-105, С-106
-

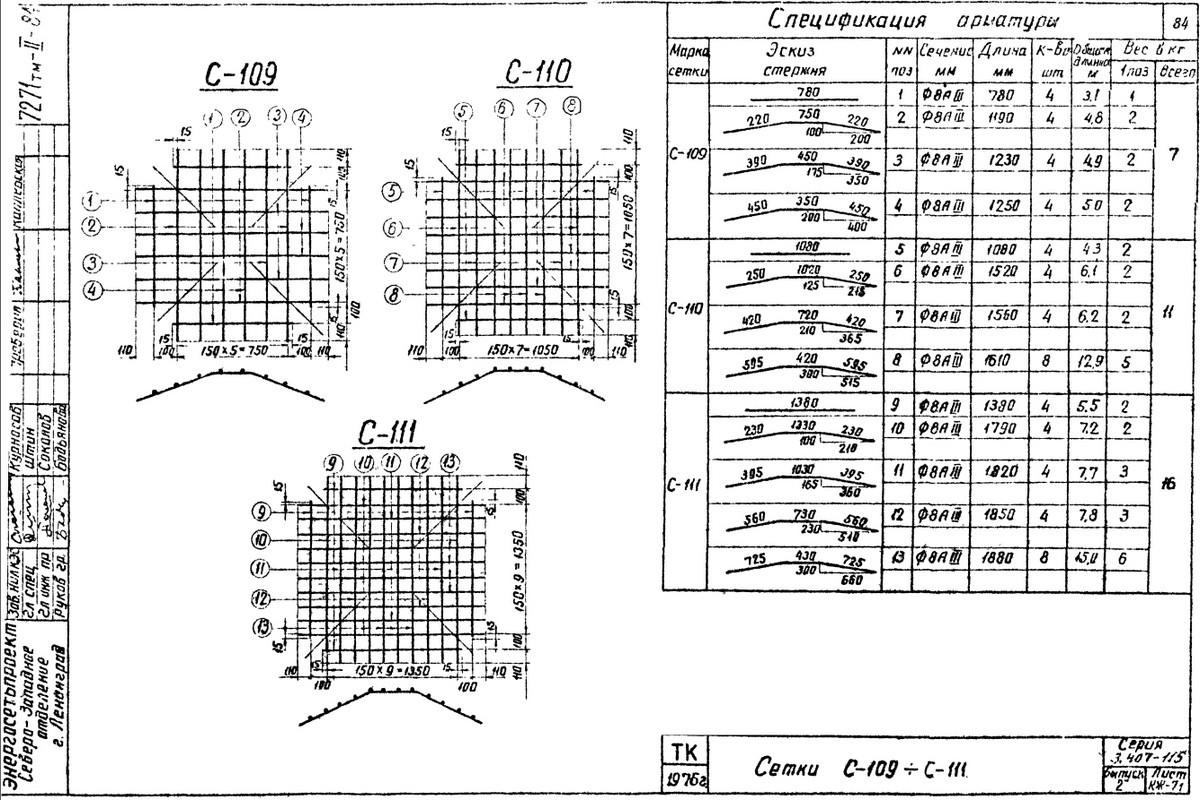

Фундамент Ф3-2, КЖ-71, страница 84 - спецификация арматуры на сетки С-109, С-110, С-111
-

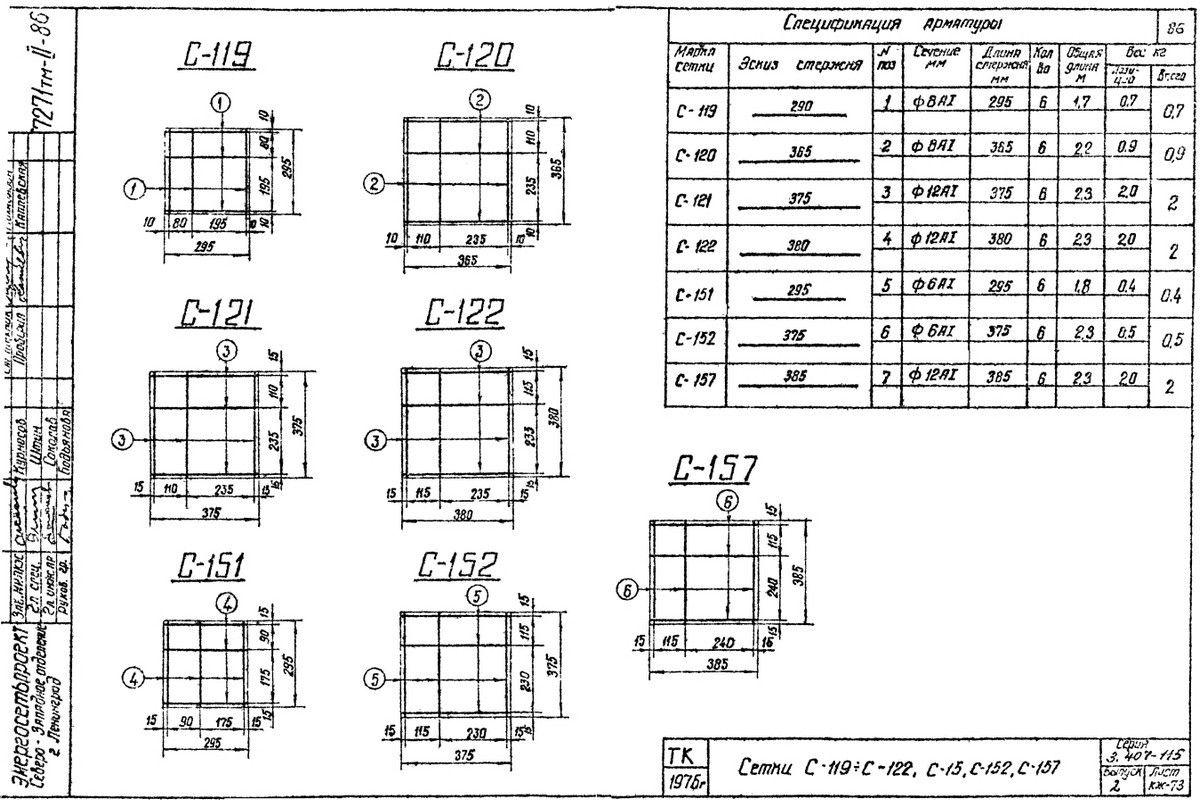

Фундамент Ф3-2, КЖ-73, страница 86 - спецификация арматуры на сетки С-119, С-120, С-121, С-122, С-151, С-152, С-157
-

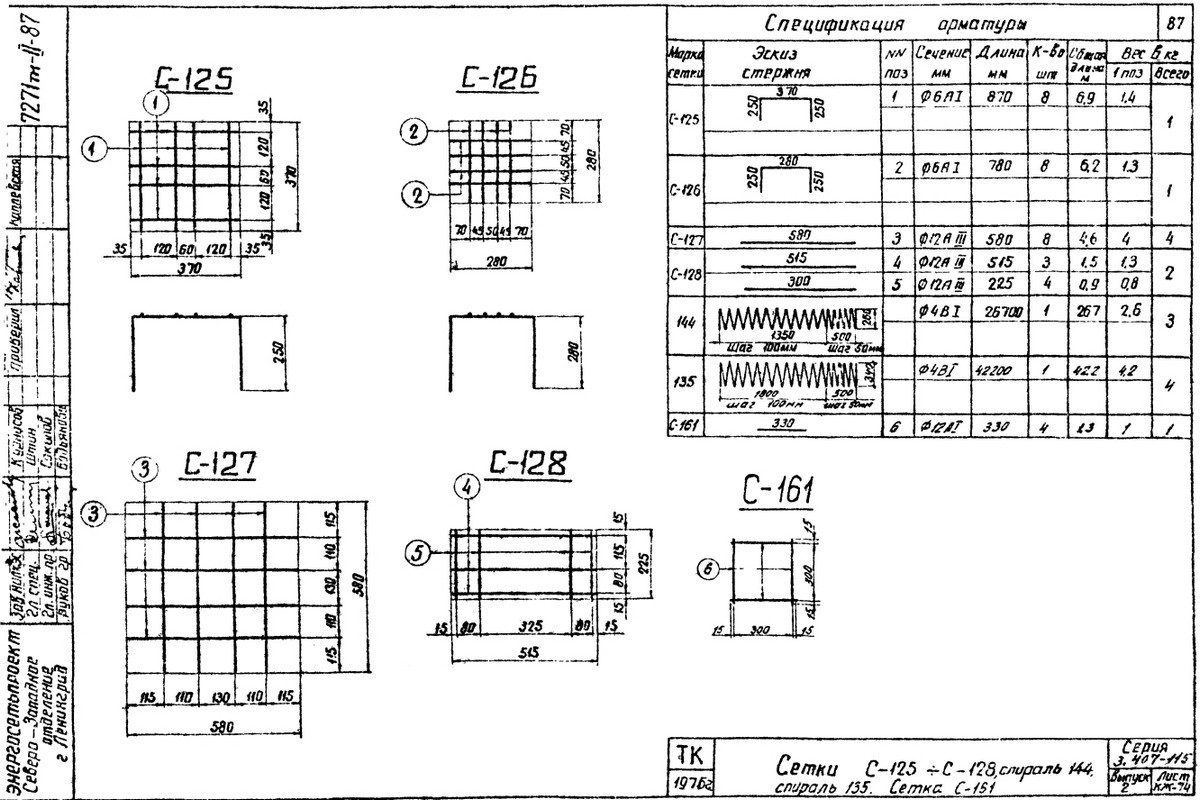

Фундамент Ф3-2, КЖ-74, страница 87 - спецификация арматуры на сетки С-125, С-126, С-127, С-128, спираль 144, спираль 135, сетка С-161
-

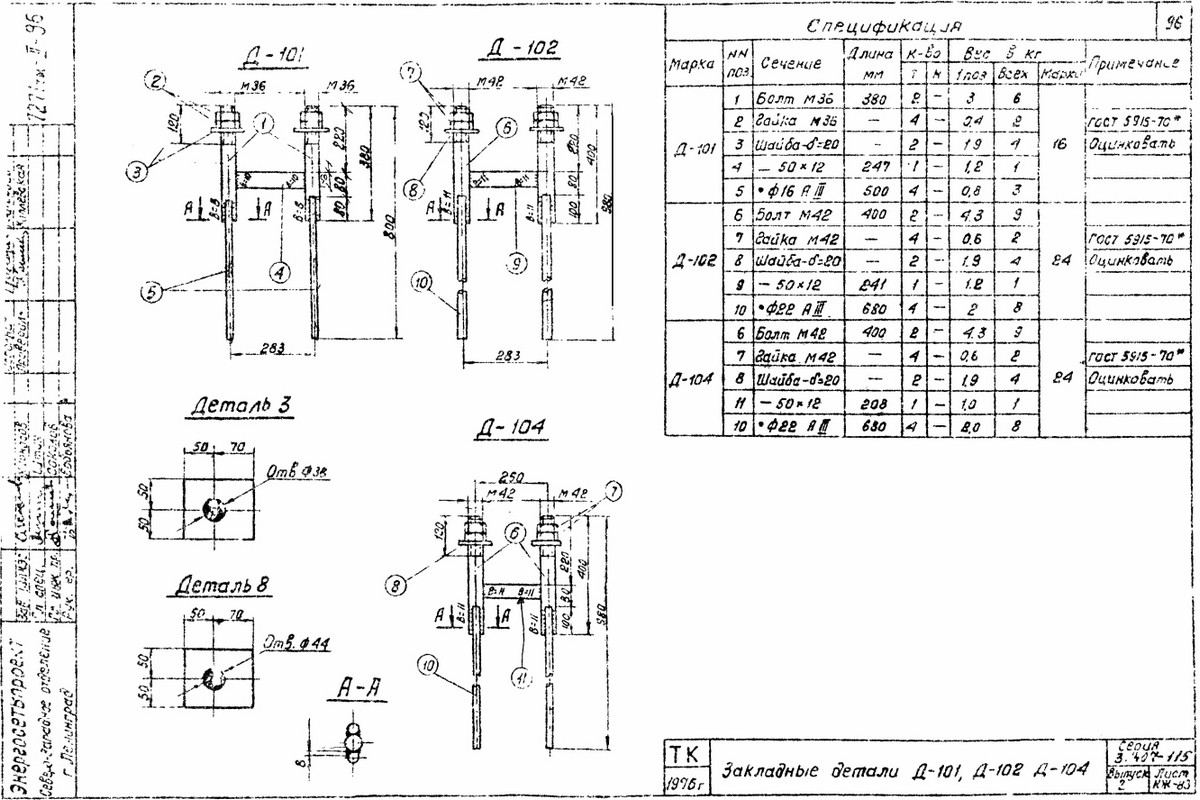

Фундамент Ф3-2, КЖ-83, страница 96 - спецификация на закладные детали Д-101, Д-102, Д-104
-

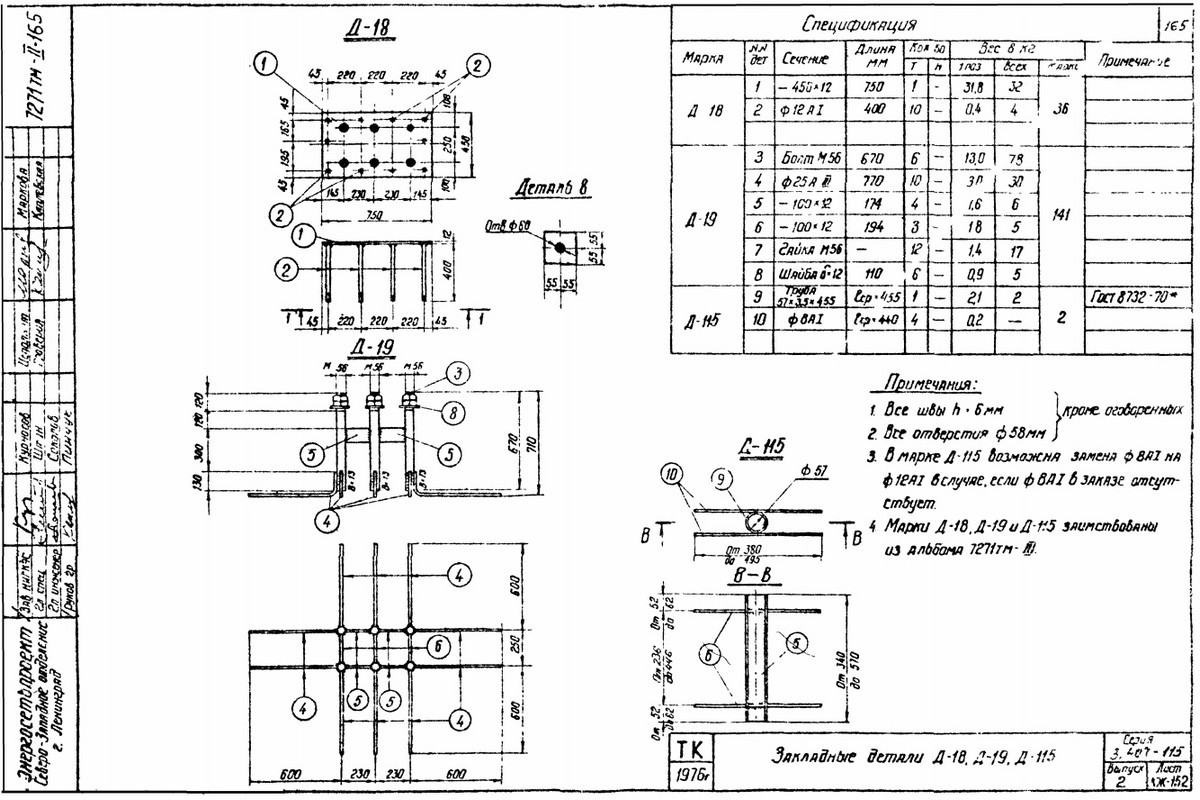

Фундамент Ф3-2, КЖ-152, страница 165 - закладные детали Д-18, Д-19, Д-115
-

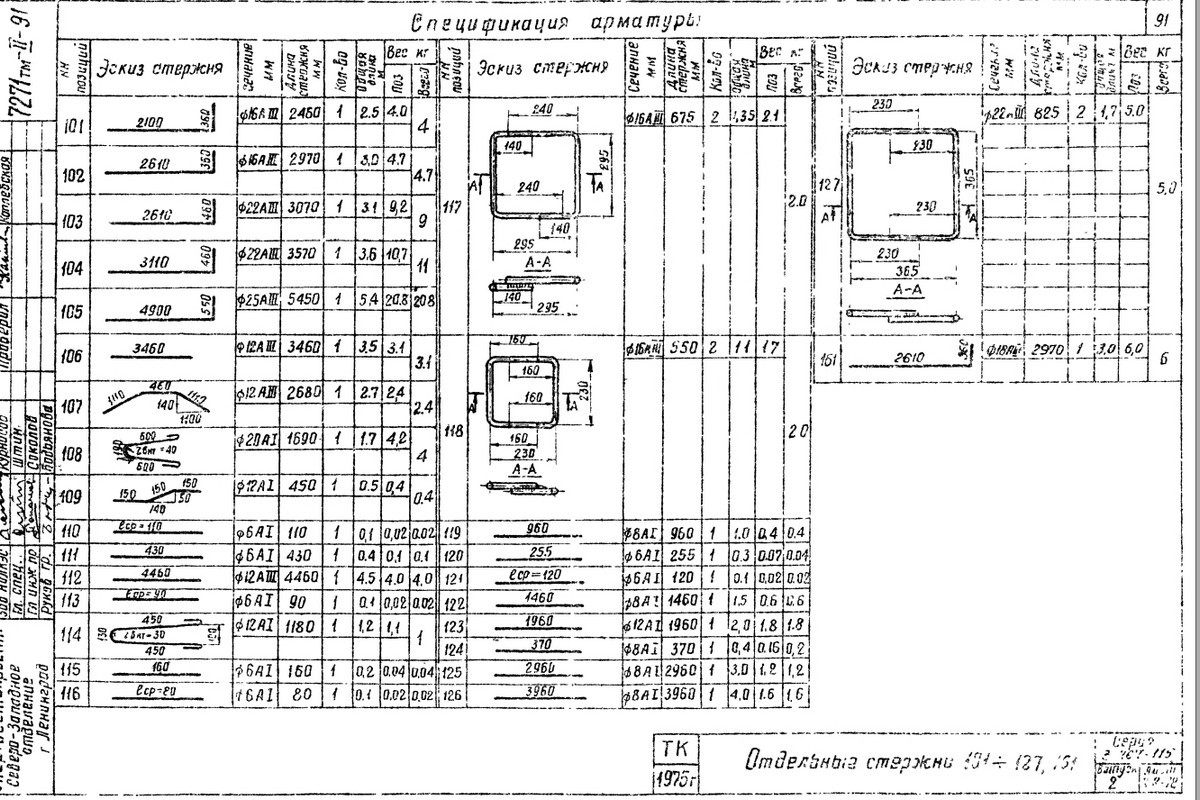

Фундамент Ф3-2, КЖ-78, страница 91 - спецификация арматуры на отдельные стержни 101, 102, 103, 104, 105, 106, 107, 108, 109, 110, 111, 112, 113, 114, 115, 116, 117, 118, 119, 120, 121, 122, 123, 124, 125, 126, 127, 161
-

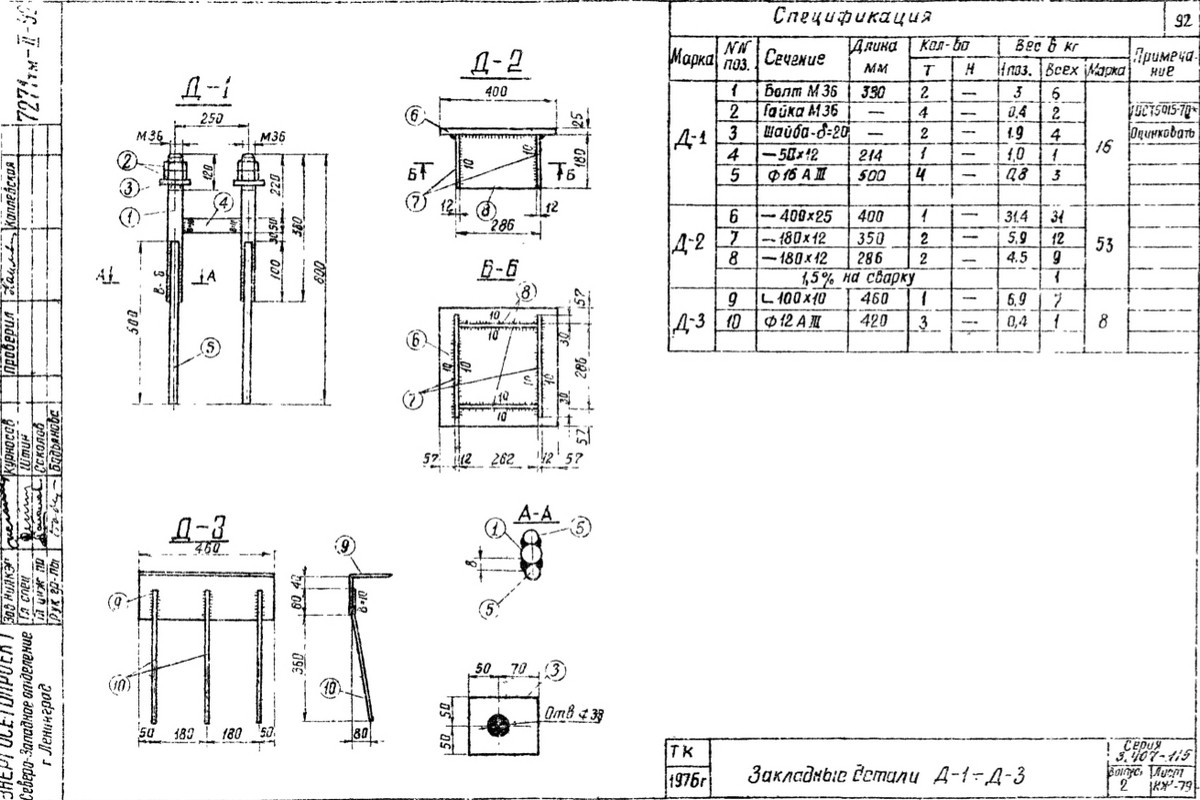

Фундамент Ф3-2, КЖ-79, страница 92 - закладные детали Д-1, Д-2, Д-3
-

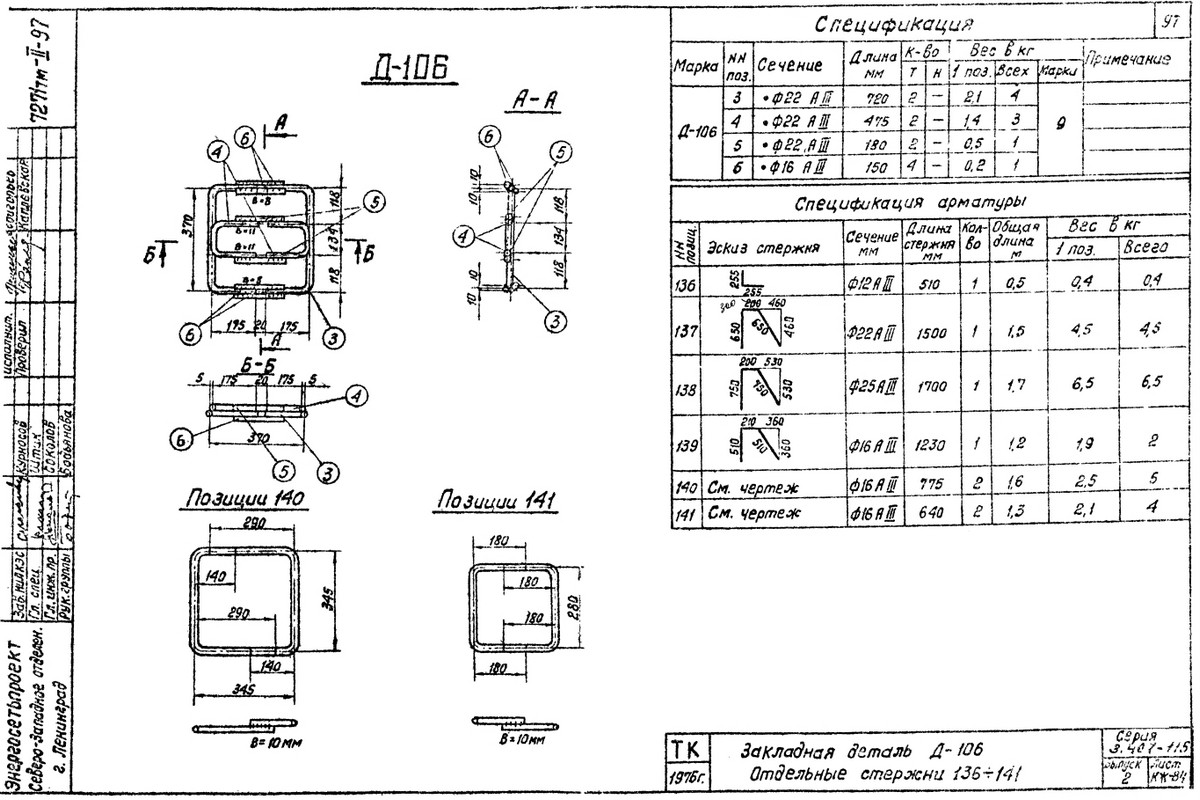

Фундамент Ф3-2, КЖ-84, страница 97 - спецификация на закладную деталь Д-106, стержни 136, 137, 138, 139, 140, 141
-

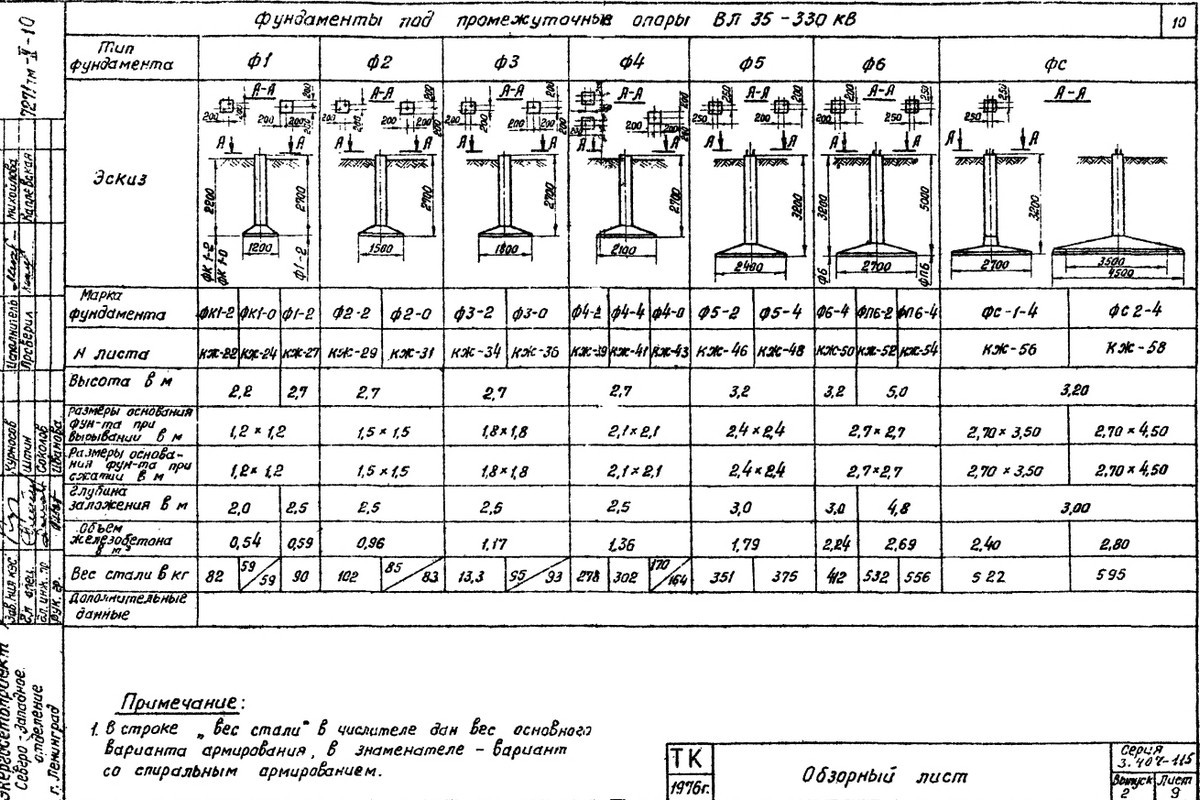

Фундамент Ф3-2, лист 9, страница 10 - обзорный лист вариантов фундаментов под промежуточные опоры ВЛ 35-330 кВ
- Наименование
- Фундамент
- Марка
- Ф3-2
- Сектор
- ЖБИ для энергетики
- Раздел
- Фундаменты опор ЛЭП
- Вид
- Фундаменты ВЛ
- Проект
- Серия 3.407-115
- Чертежи
- Выпуск 2
- Производитель
- ЭНЕРГОЭЛЕМЕНТ
- Аттестация
- РОССЕТИ (ФСК ЕЭС)
Фундамент Ф3-2 Серия 3.407-115 Выпуск 2
- Цена за куб
- 18583 руб.
- Длина L
- 1800 мм
- Ширина B
- 1800 мм
- Ширина b
- 400 мм
- Высота H
- 2700 мм
- Вес
- 2900 кг
- Класс бетона
- В30
- Объем бетона
- 1.17 м3
- Напряжение опоры ЛЭП
- 35-330 кВ
- Машинная норма
- 6 шт. в машине
Расход бетона, спецификация арматуры (каркасы, закладные детали, сетки, отдельные стержни) на фундаменты Ф3-2
- КЖ-34, страница 47 - ведомость марок, расход арматуры и бетона, выборка стали на каркасы, сетки, закладные детали, отдельные стержни и анкерные болты
- КЖ-35, страница 48 - армирование
- КЖ-70, страница 83 - спецификация арматуры на сетки С-101, С-102, С-103, С-104, С-105, С-106
- КЖ-71, страница 84 - спецификация арматуры на сетки С-109, С-110, С-111
- КЖ-73, страница 86 - спецификация арматуры на сетки С-119, С-120, С-121, С-122, С-151, С-152, С-157
- КЖ-74, страница 87 - спецификация арматуры на сетки С-125, С-126, С-127, С-128, спираль 144, спираль 135, сетка С-161
- КЖ-83, страница 96 - спецификация на закладные детали Д-101, Д-102, Д-104
- КЖ-152, страница 165 - закладные детали Д-18, Д-19, Д-115
- КЖ-78, страница 91 - спецификация арматуры на отдельные стержни 101, 102, 103, 104, 105, 106, 107, 108, 109, 110, 111, 112, 113, 114, 115, 116, 117, 118, 119, 120, 121, 122, 123, 124, 125, 126, 127, 161
- КЖ-79, страница 92 - закладные детали Д-1, Д-2, Д-3
- КЖ-84, страница 97 - спецификация на закладную деталь Д-106, стержни 136, 137, 138, 139, 140, 141
- Лист 9, страница 10 - обзорный лист вариантов фундаментов под промежуточные опоры ВЛ 35-330 кВ
Преимущества фундаментов опор ЛЭП
Железобетонные фундаменты Ф3-2 для опор ВЛ превосходят аналоги из других строительных материалов как по прочности и устойчивости к нагрузкам, так и по долговечности. Такой набор эксплуатационных свойств обеспечивают, во-первых, бетон, который выдерживает практически все негативные воздействия окружающей среды, а во-вторых, армирование в виде стального каркаса, повышающее надёжность монолитных конструкций и тем самым увеличивающее способность фундаментов в целом удерживать опоры ВЛ без угрозы их опрокидывания на протяжении нескольких десятков лет.
Производство фундаментов Ф3-2 на заводе ЖБИ
Фундаменты марки Ф3-2 изготавливаются из тяжёлого бетона. Чтобы прочность на сжатие, морозоустойчивость, водонепроницаемость соответствовали нормам, наш завод использует цемент и все остальные составляющие, которые полностью удовлетворяют требованиям СНиП I-В.3–62 и ТП 4–68. Также в обязательном порядке мы проводим контроль качества готового бетона, руководствуясь ГОСТ 10180–67 и 10181–62.
В процессе армирования фундаментных конструкций Ф3-2 мы применяем несколько видов стержневой горячекатаной стали. Монтажные петли используем только изготовленные на основе стержневой горячекатаной арматуры из углеродистой спокойной стали. Перед свариванием перечисленных деталей стыки тщательно очищаются от ржавчины.
Заливку фундаментов Ф3-2 производим в один приём, благодаря чему существенно повышается их износостойкость. Если предполагается установка в агрессивный грунт, то обеспечиваем изделия гидроизоляцией. То есть в производстве не только соблюдаем технологические требования, но и учитываем все условия будущей эксплуатации.
Производимые нами унифицированные железобетонные фундаменты ВЛ 35-500 кВ марки Ф3-2 прошли испытания на разрыв и аттестованы в РОССЕТИ.
Фундаменты Ф3-2 производства ЭНЕРГОЭЛЕМЕНТ полностью соответствуют заявленным в серии характеристикам. В подтверждение качества изделий наш завод предоставляет гарантию на 60 месяцев. При необходимости организовываем доставку на строительный объект. Для заказа фундаментов свяжитесь с нами по телефону или отправьте заказ на электронную почту. Менеджер оперативно обработает ваш запрос.
Фундаменты ВЛ серия 3.407-115
Завод ЖБИ ЭНЕРГОЭЛЕМЕНТ производит фундаменты Ф3-2 по проектной документации - (фундаменты ВЛ - серия 3.407-115 выпуск 2). Вы можете купить Ф3-2 по цене 21742 руб. Точная стоимость зависит от региона и времени поставки, цены на бетон и металл, объема партии, сроков и условий оплаты. Возможны варианты отгрузки железобетонных изделий в отсрочку (условия оговариваются индивидуально). Доставка изделия осуществляется автотранспортом, по железной дороге или морским путем с производственных площадок. ЖБИ фундаменты марки Ф3-2, производимые нами - аттестованы в РОССЕТИ (ФСК ЕЭС) и рекомендованы для применения на объектах ДЗО ПАО «Россети». Наши специалисты могут организовать мобильное производство ЖБИ в непосредственной близости от вашего строительного объекта в любом регионе России.
Фундаменты ВЛ серия 3.407-115 выпуск 2
Отгрузка осуществляется с производства ЖБИ в следующих регионах России:
- Москва
- Московская область
- Санкт-Петербург
- Ленинградская область
- Воронеж
- Калининград
- Мурманск
- Архангельск
- Нижний Новгород
- Волгоград
- Самара
- Ростов-на-Дону
- Краснодар
- Казань
- Екатеринбург
- Пермь
- Тюмень
- Омск
- Красноярск
- Новосибирск
- Владивосток
- Хабаровск
- Южно-Сахалинск
- С мобильного производства ЖБИ вблизи строительного объекта
Унифицированные фундаментные конструкции ВЛ 35-500 кВ Серия 3.407-115 Выпуск 2
