ФП6-2
Фундаменты ВЛ марки ФП6-2 — это монолитные железобетонные изделия грибовидной формы, предназначенные для установки под воздушные опоры высоковольтных линий электропередач. Их основная задача заключается в образовании надёжного крепления опор в грунте, а также в повышении устойчивости последних к воздействиям ветровых нагрузок.
-

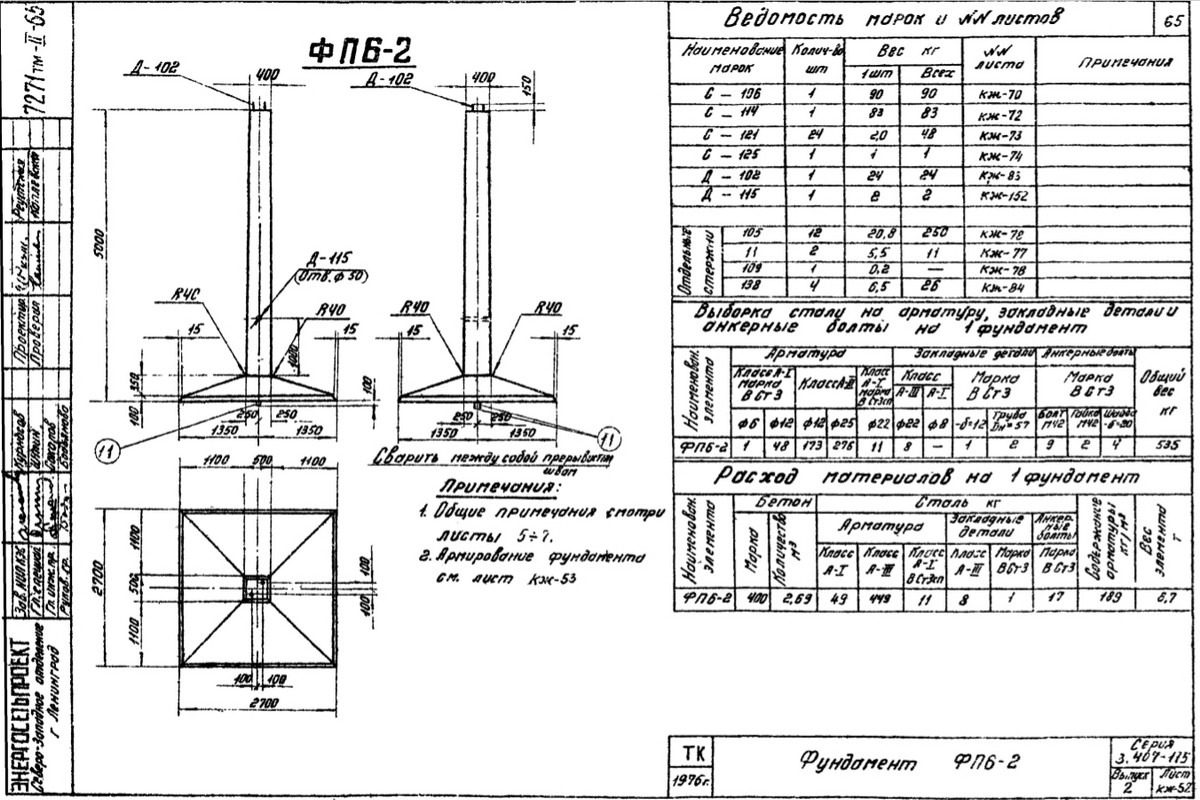

Фундамент ФП6-2, КЖ-52, страница 65 - ведомость марок, расход арматуры и бетона, выборка стали на каркасы, сетки, закладные детали, отдельные стержни и анкерные болты
-

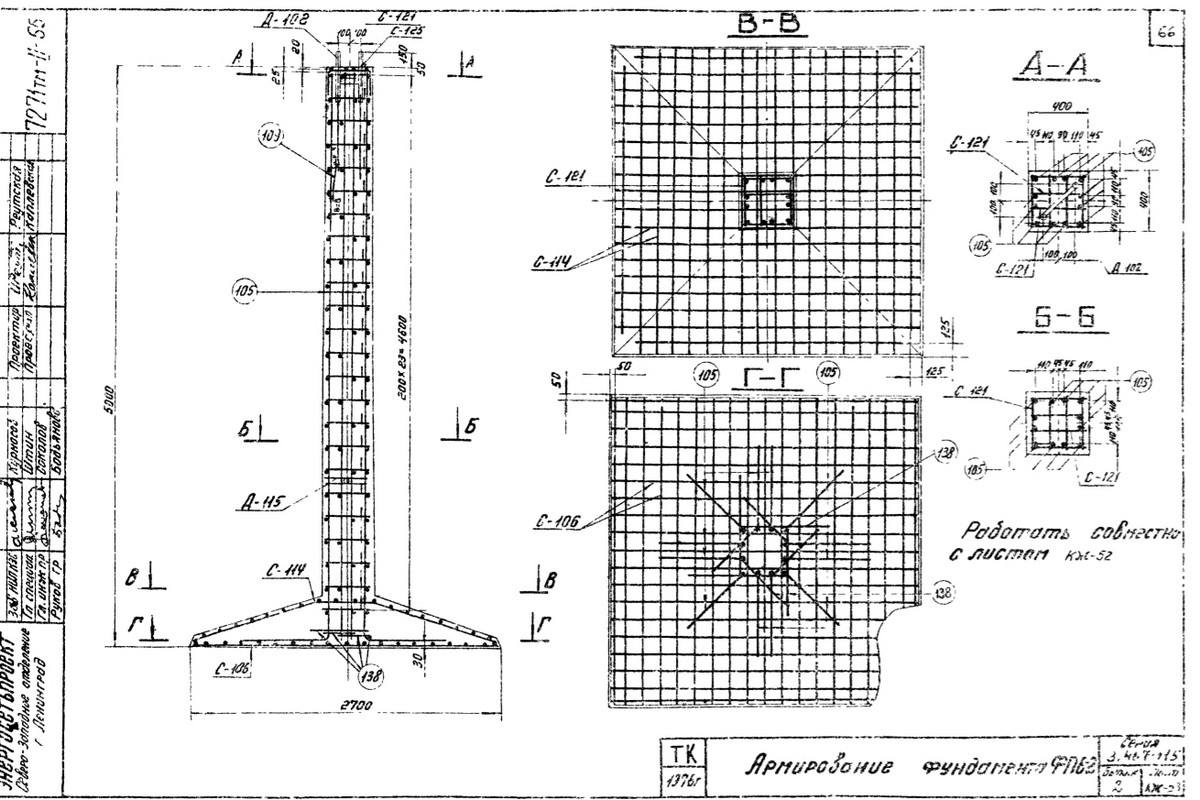

Фундамент ФП6-2, КЖ-53, страница 66 - армирование
-

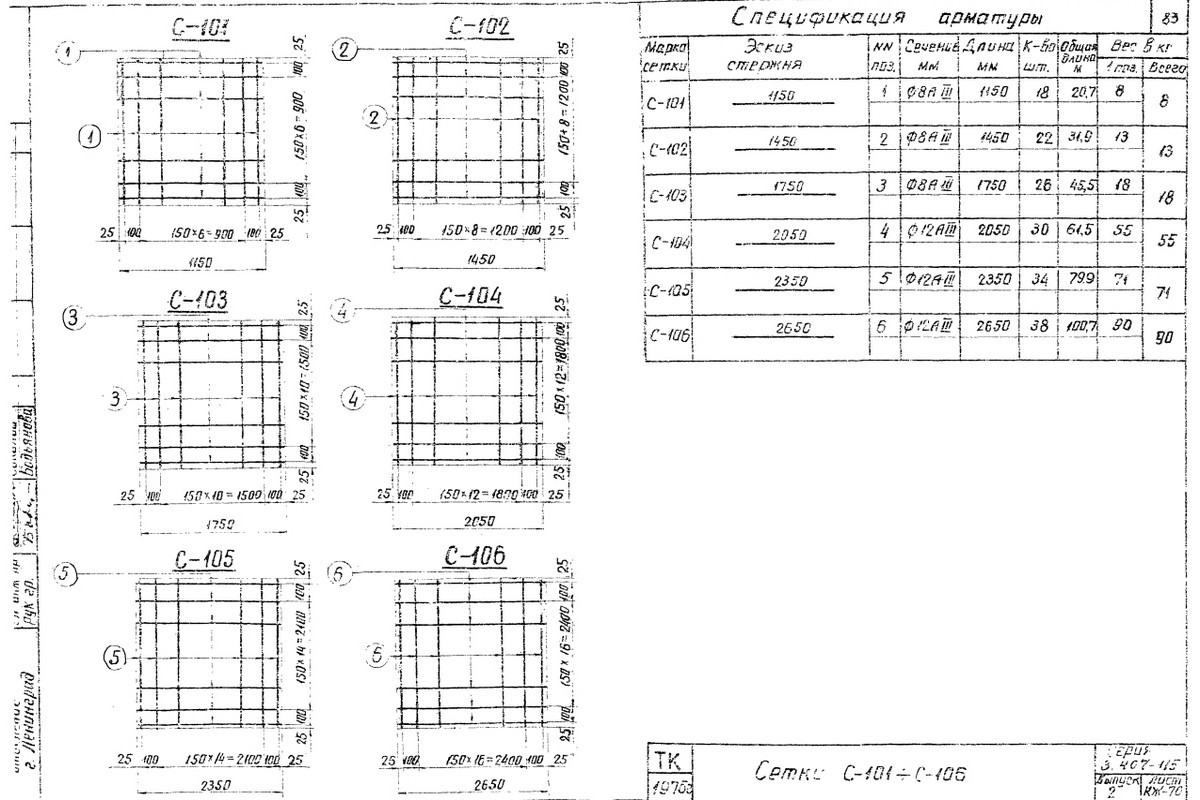

Фундамент ФП6-2, КЖ-70, страница 83 - спецификация арматуры на сетки С-101, С-102, С-103, С-104, С-105, С-106
-

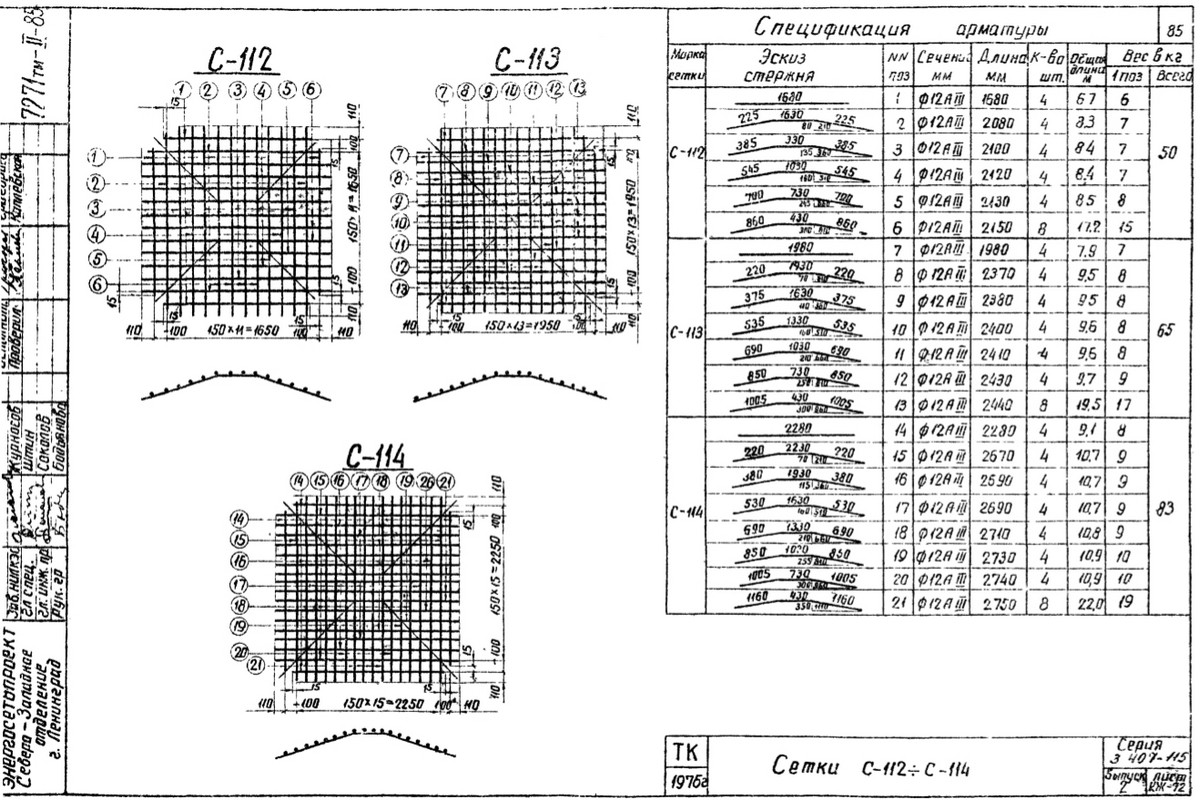

Фундамент ФП6-2, КЖ-72, страница 85 - спецификация арматуры на сетки С-112, С-113, С-114
-

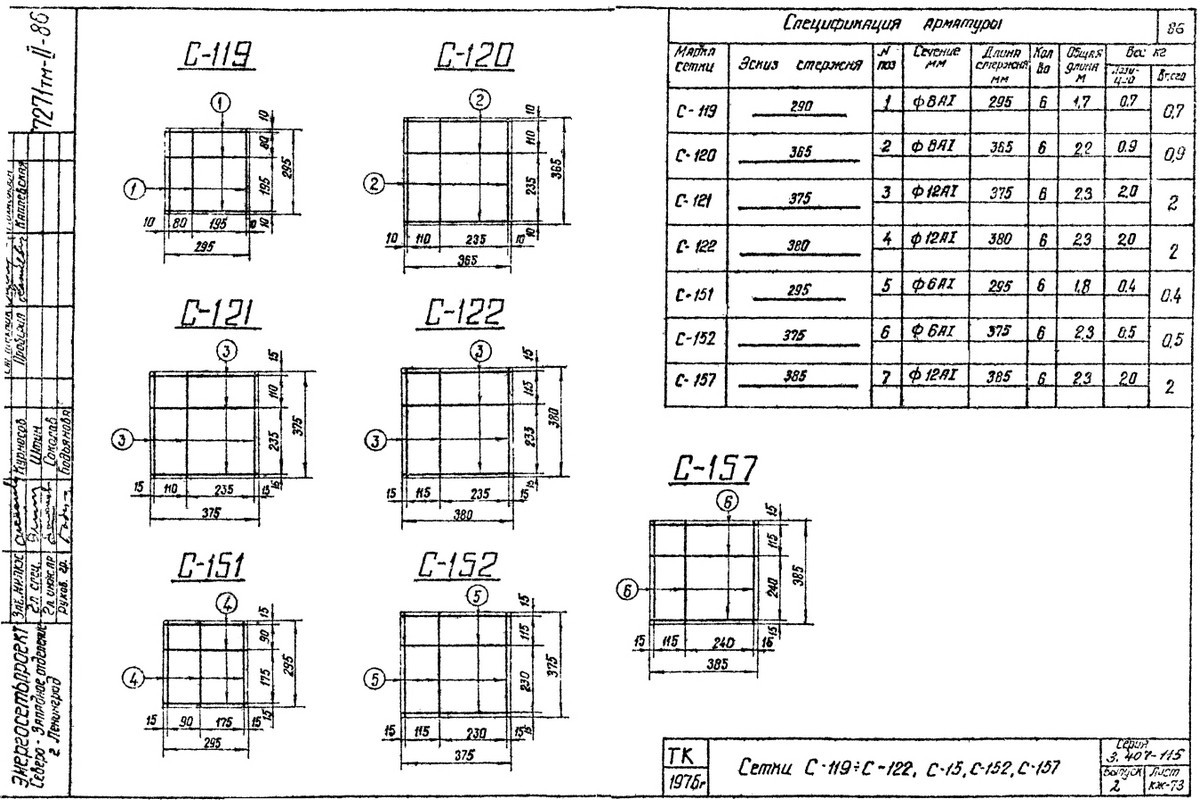

Фундамент ФП6-2, КЖ-73, страница 86 - спецификация арматуры на сетки С-119, С-120, С-121, С-122, С-151, С-152, С-157
-

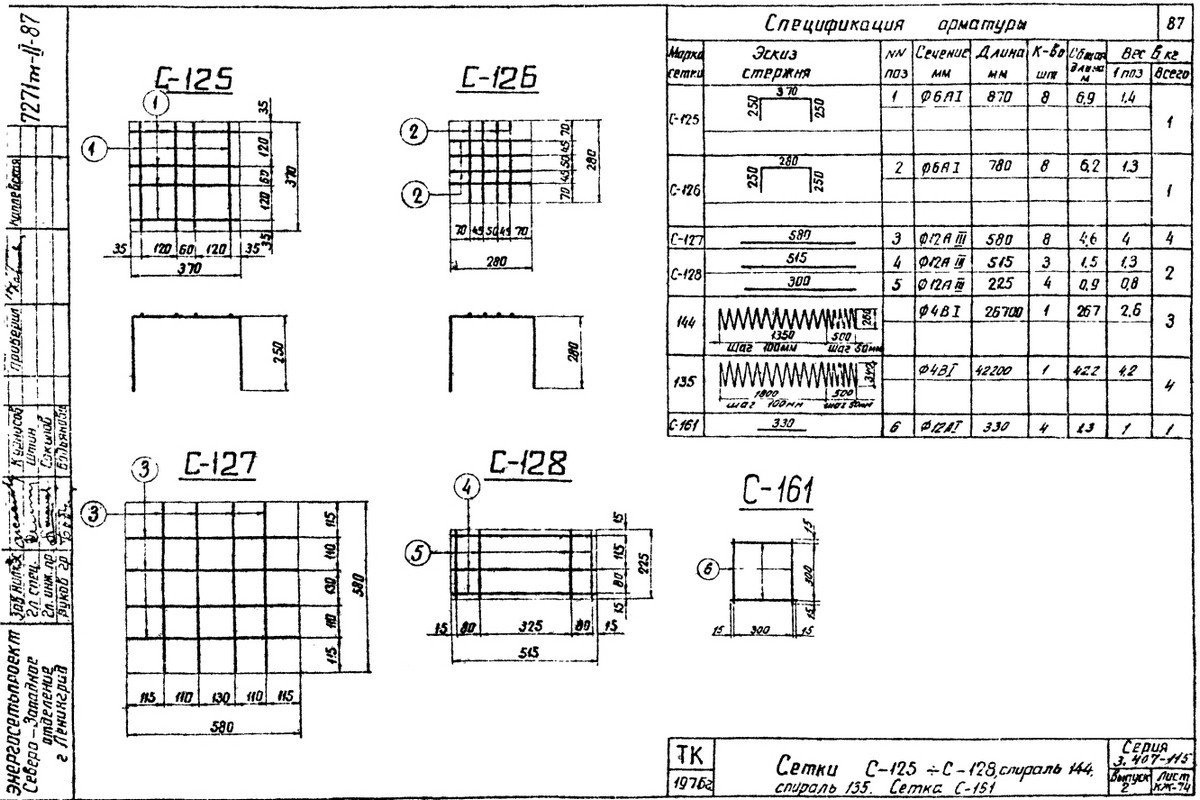

Фундамент ФП6-2, КЖ-74, страница 87 - спецификация арматуры на сетки С-125, С-126, С-127, С-128, спираль 144, спираль 135, сетка С-161
-

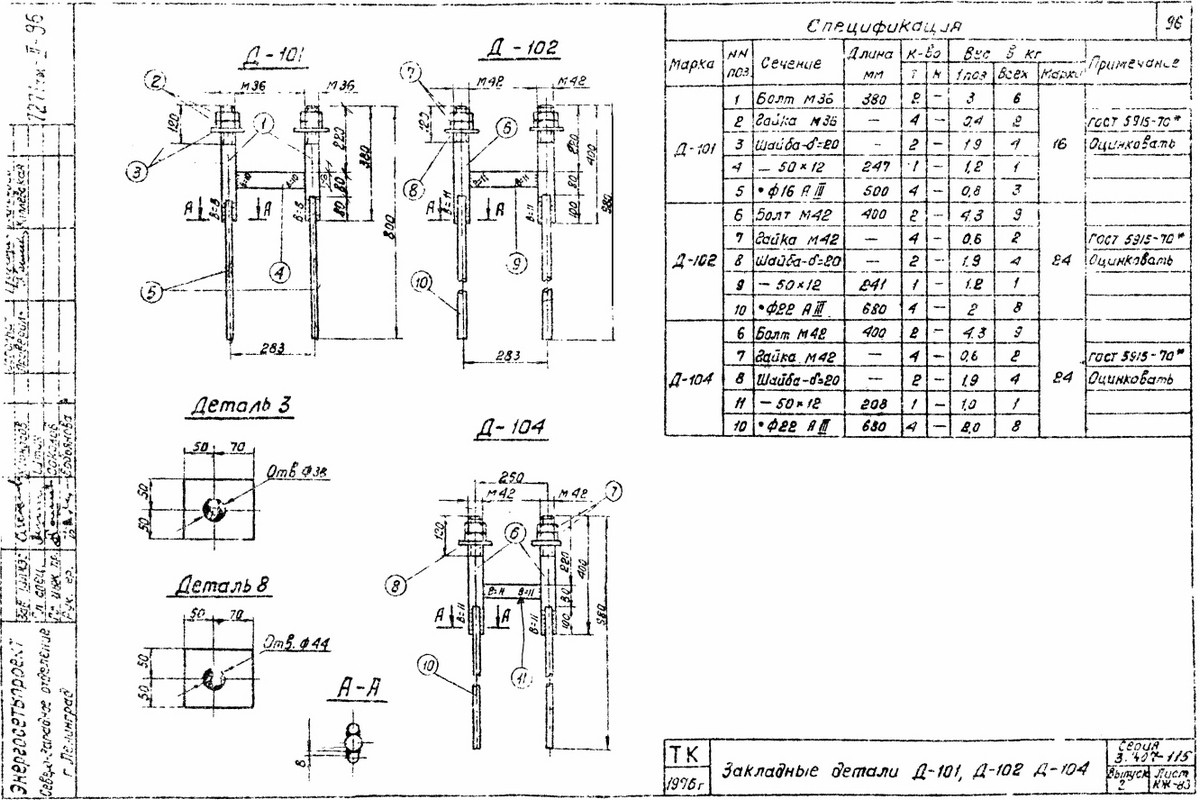

Фундамент ФП6-2, КЖ-83, страница 96 - спецификация на закладные детали Д-101, Д-102, Д-104
-

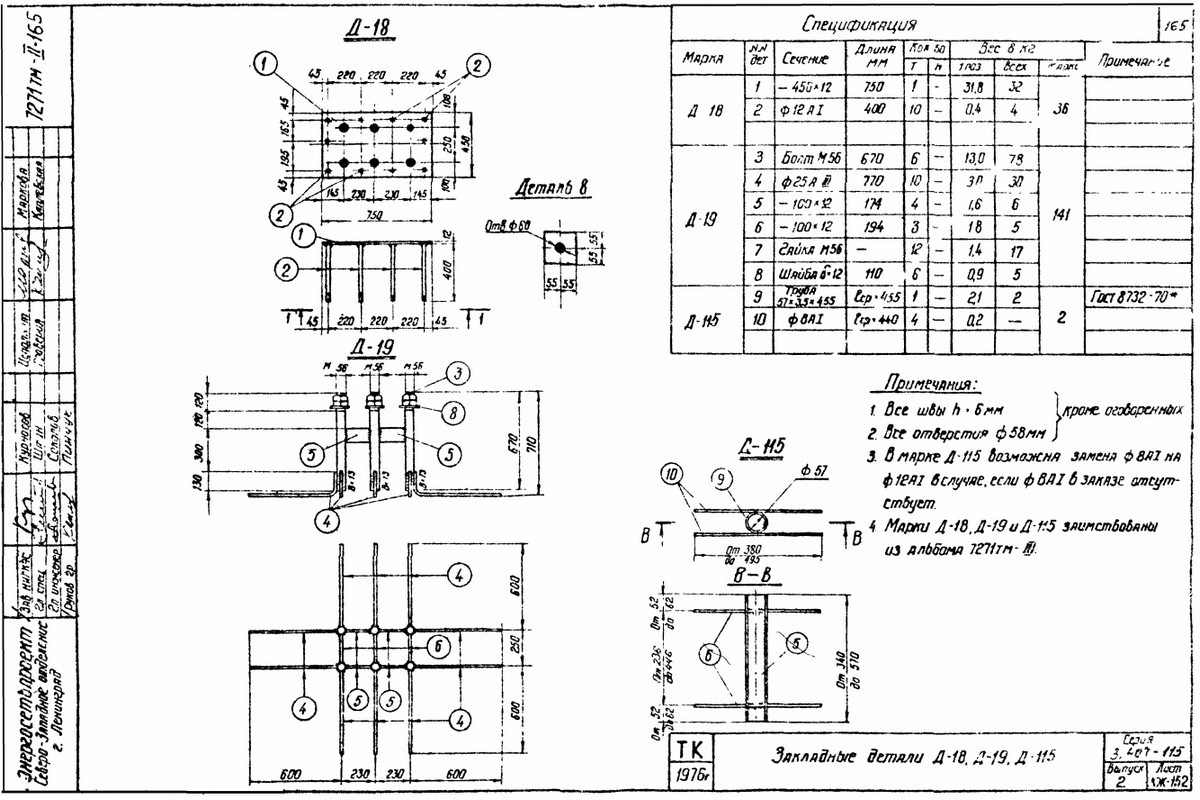

Фундамент ФП6-2, КЖ-152, страница 165 - закладные детали Д-18, Д-19, Д-115
-

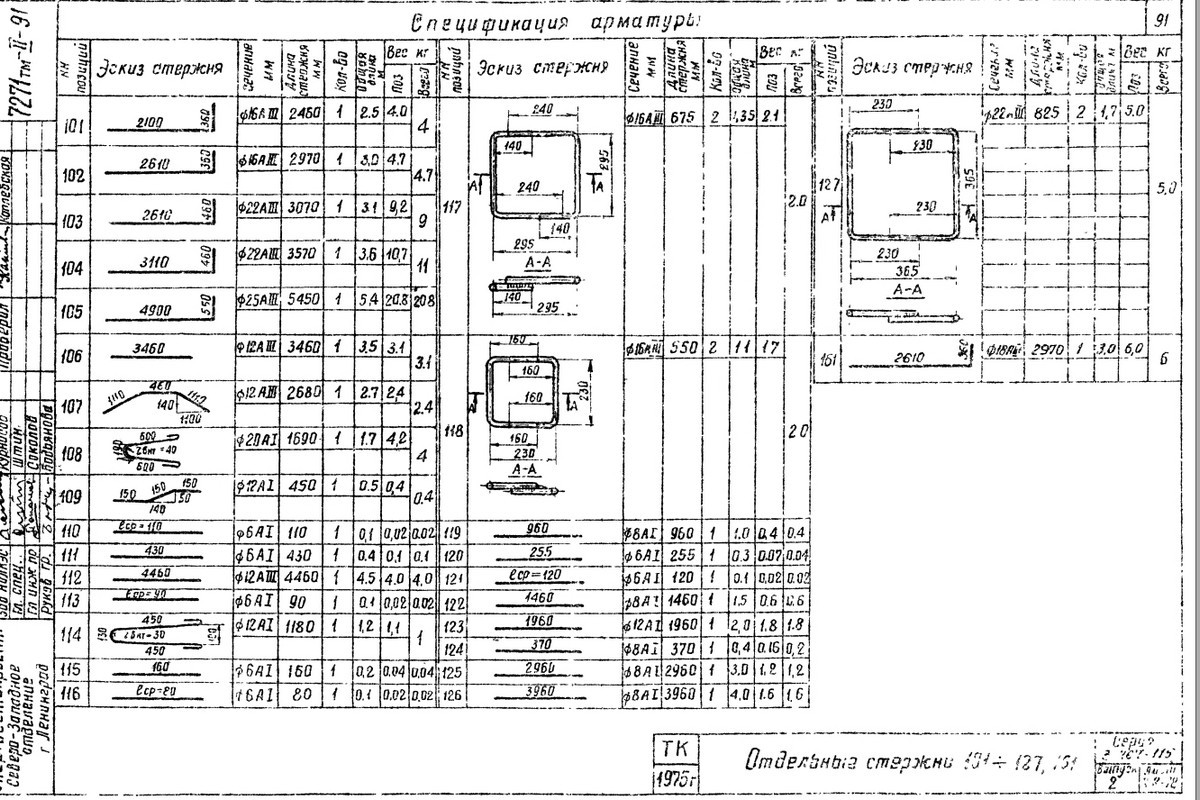

Фундамент ФП6-2, КЖ-78, страница 91 - спецификация арматуры на отдельные стержни 101, 102, 103, 104, 105, 106, 107, 108, 109, 110, 111, 112, 113, 114, 115, 116, 117, 118, 119, 120, 121, 122, 123, 124, 125, 126, 127, 161
-

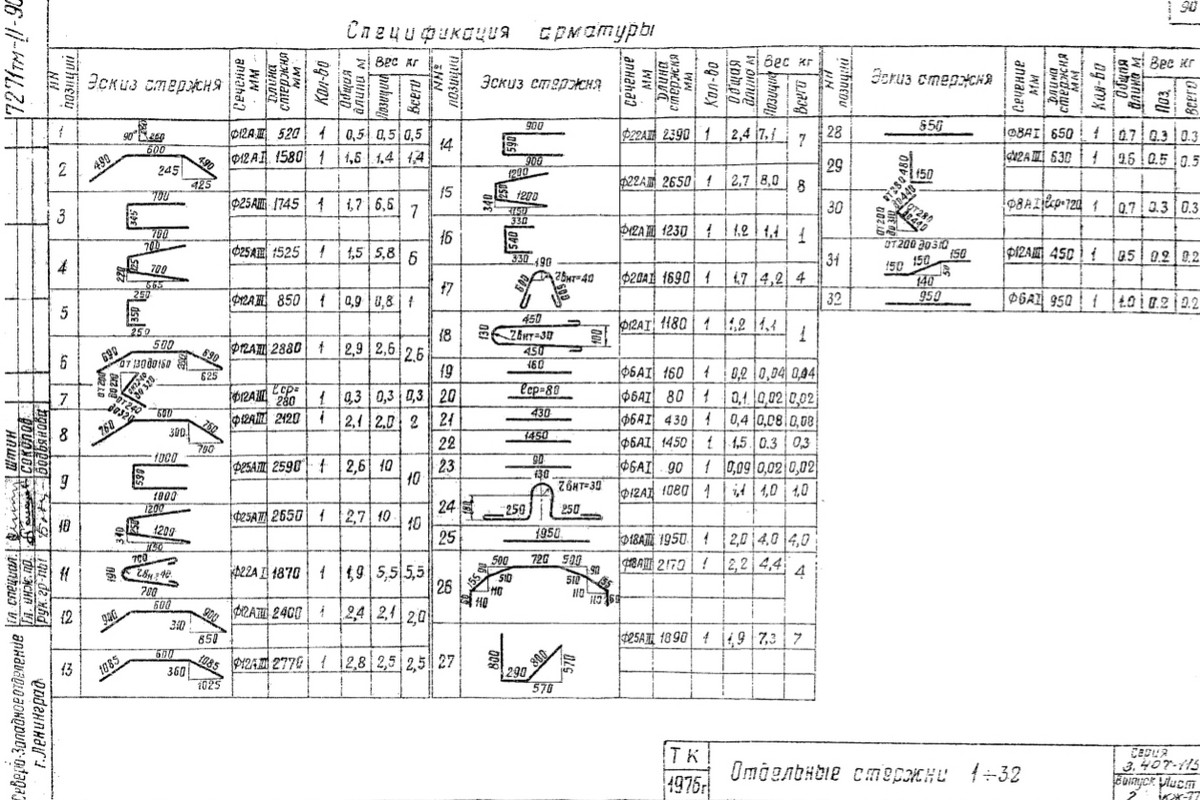

Фундамент ФП6-2, КЖ-77, страница 90 - спецификация арматуры на отдельные стержни 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32
-

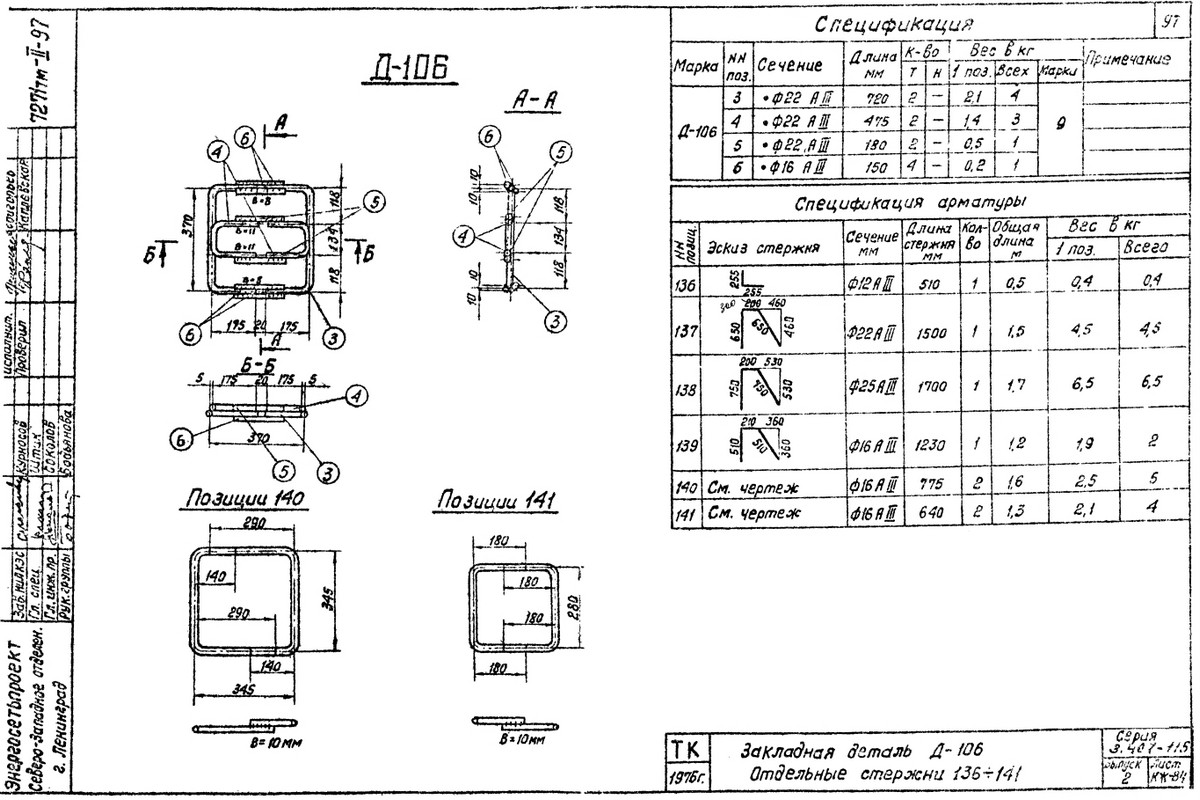

Фундамент ФП6-2, КЖ-84, страница 97 - спецификация на закладную деталь Д-106, стержни 136, 137, 138, 139, 140, 141
-

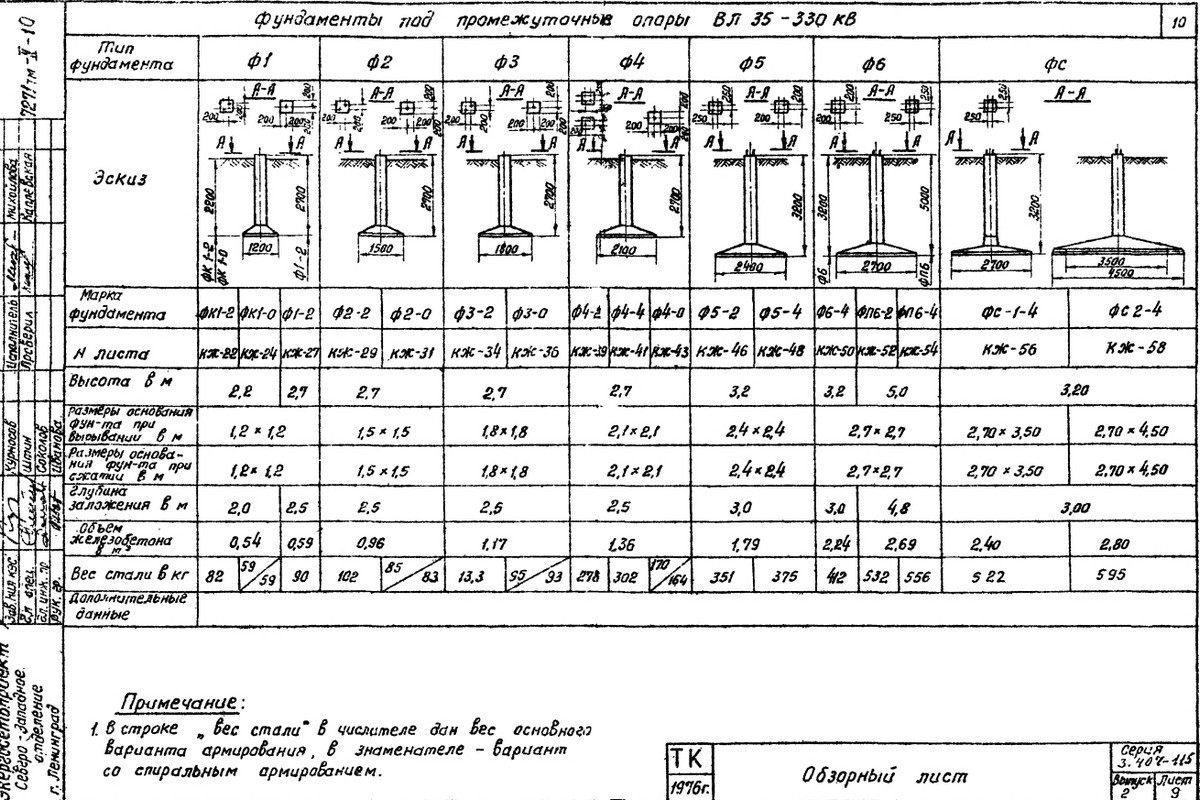

Фундамент ФП6-2, лист 9, страница 10 - обзорный лист вариантов фундаментов под промежуточные опоры ВЛ 35-330 кВ
- Наименование
- Фундамент железобетонный
- Марка
- ФП6-2
- Сектор
- ЖБИ для энергетики
- Раздел
- Фундаменты опор ЛЭП
- Вид
- Фундаменты ВЛ
- Проект
- Серия 3.407-115
- Чертежи
- Выпуск 2
- Производитель
- ЭНЕРГОЭЛЕМЕНТ
- Аттестация
- РОССЕТИ (ФСК ЕЭС)
Фундамент железобетонный ФП6-2 Серия 3.407-115 Выпуск 2
- Цена за куб
- 22352 руб.
- Длина L
- 2700 мм
- Ширина B
- 2700 мм
- Ширина b
- 450 мм
- Высота H
- 5000 мм
- Вес
- 6700 кг
- Класс бетона
- В27,5
- Объем бетона
- 2.69 м3
- Напряжение опоры ЛЭП
- 35-330 кВ
- Машинная норма
- 6 шт. в машине
Расход бетона, спецификация арматуры (каркасы, закладные детали, сетки, отдельные стержни) на фундаменты ФП6-2
- Фундамент ФП6-2, КЖ-52, страница 65 - ведомость марок, расход арматуры и бетона, выборка стали на каркасы, сетки, закладные детали, отдельные стержни и анкерные болты
- Фундамент ФП6-2, КЖ-53, страница 66 - армирование
- Фундамент ФП6-2, КЖ-70, страница 83 - спецификация арматуры на сетки С-101, С-102, С-103, С-104, С-105, С-106
- Фундамент ФП6-2, КЖ-72, страница 85 - спецификация арматуры на сетки С-112, С-113, С-114
- Фундамент ФП6-2, КЖ-73, страница 86 - спецификация арматуры на сетки С-119, С-120, С-121, С-122, С-151, С-152, С-157
- Фундамент ФП6-2, КЖ-74, страница 87 - спецификация арматуры на сетки С-125, С-126, С-127, С-128, спираль 144, спираль 135, сетка С-161
- Фундамент ФП6-2, КЖ-83, страница 96 - спецификация на закладные детали Д-101, Д-102, Д-104
- Фундамент ФП6-2, КЖ-152, страница 165 - закладные детали Д-18, Д-19, Д-115
- Фундамент ФП6-2, КЖ-78, страница 91 - спецификация арматуры на отдельные стержни 101, 102, 103, 104, 105, 106, 107, 108, 109, 110, 111, 112, 113, 114, 115, 116, 117, 118, 119, 120, 121, 122, 123, 124, 125, 126, 127, 161
- Фундамент ФП6-2, КЖ-77, страница 90 - спецификация арматуры на отдельные стержни 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32
- Фундамент ФП6-2, КЖ-84, страница 97 - спецификация на закладную деталь Д-106, стержни 136, 137, 138, 139, 140, 141
- Фундамент ФП6-2, лист 9, страница 10 - обзорный лист вариантов фундаментов под промежуточные опоры ВЛ 35-330 кВ
Преимущества фундаментов опор ЛЭП
Железобетонные фундаменты ФП6-2 для опор ВЛ превосходят аналоги из других строительных материалов как по прочности и устойчивости к нагрузкам, так и по долговечности. Такой набор эксплуатационных свойств обеспечивают, во-первых, бетон, который выдерживает практически все негативные воздействия окружающей среды, а во-вторых, армирование в виде стального каркаса, повышающее надёжность монолитных конструкций и тем самым увеличивающее способность фундаментов в целом удерживать опоры ВЛ без угрозы их опрокидывания на протяжении нескольких десятков лет.
Производство фундаментов ФП6-2 на заводе ЖБИ
Фундаменты марки ФП6-2 изготавливаются из тяжёлого бетона. Чтобы прочность на сжатие, морозоустойчивость, водонепроницаемость соответствовали нормам, наш завод использует цемент и все остальные составляющие, которые полностью удовлетворяют требованиям СНиП I-В.3–62 и ТП 4–68. Также в обязательном порядке мы проводим контроль качества готового бетона, руководствуясь ГОСТ 10180–67 и 10181–62.
В процессе армирования фундаментных конструкций ФП6-2 мы применяем несколько видов стержневой горячекатаной стали. Монтажные петли используем только изготовленные на основе стержневой горячекатаной арматуры из углеродистой спокойной стали. Перед свариванием перечисленных деталей стыки тщательно очищаются от ржавчины.
Заливку фундаментов ФП6-2 производим в один приём, благодаря чему существенно повышается их износостойкость. Если предполагается установка в агрессивный грунт, то обеспечиваем изделия гидроизоляцией. То есть в производстве не только соблюдаем технологические требования, но и учитываем все условия будущей эксплуатации.
Производимые нами унифицированные железобетонные фундаменты ВЛ 35-500 кВ марки ФП6-2 прошли испытания на разрыв и аттестованы в РОССЕТИ.
Фундаменты ФП6-2 производства ЭНЕРГОЭЛЕМЕНТ полностью соответствуют заявленным в серии характеристикам. В подтверждение качества изделий наш завод предоставляет гарантию на 60 месяцев. При необходимости организовываем доставку на строительный объект. Для заказа фундаментов — свяжитесь с нами по телефону или отправьте заказ на электронную почту. Менеджер оперативно обработает ваш запрос.
Фундаменты ВЛ серия 3.407-115
Завод ЖБИ ЭНЕРГОЭЛЕМЕНТ производит фундаменты ФП6-2 по проектной документации - (фундаменты ВЛ - серия 3.407-115 выпуск 2). Вы можете купить ФП6-2 по цене 60127 руб. Точная стоимость зависит от региона и времени поставки, цены на бетон и металл, объема партии, сроков и условий оплаты. Возможны варианты отгрузки железобетонных изделий в отсрочку (условия оговариваются индивидуально). Доставка изделия осуществляется автотранспортом, по железной дороге или морским путем с производственных площадок. ЖБИ фундаменты марки ФП6-2, производимые нами - аттестованы в РОССЕТИ (ФСК ЕЭС) и рекомендованы для применения на объектах ДЗО ПАО «Россети». Наши специалисты могут организовать мобильное производство ЖБИ в непосредственной близости от вашего строительного объекта в любом регионе России.
Фундаменты ВЛ серия 3.407-115 выпуск 2
Отгрузка осуществляется с производства ЖБИ в следующих регионах России:
- Москва
- Московская область
- Санкт-Петербург
- Ленинградская область
- Воронеж
- Калининград
- Мурманск
- Архангельск
- Нижний Новгород
- Волгоград
- Самара
- Ростов-на-Дону
- Краснодар
- Казань
- Екатеринбург
- Пермь
- Тюмень
- Омск
- Красноярск
- Новосибирск
- Владивосток
- Хабаровск
- Южно-Сахалинск
- С мобильного производства ЖБИ вблизи строительного объекта
Унифицированные фундаментные конструкции ВЛ 35-500 кВ Серия 3.407-115 Выпуск 2
Фундаменты под унифицированные металлические опоры ВЛ 35-330 кВ
